FBG stabilizované pumpové lasery

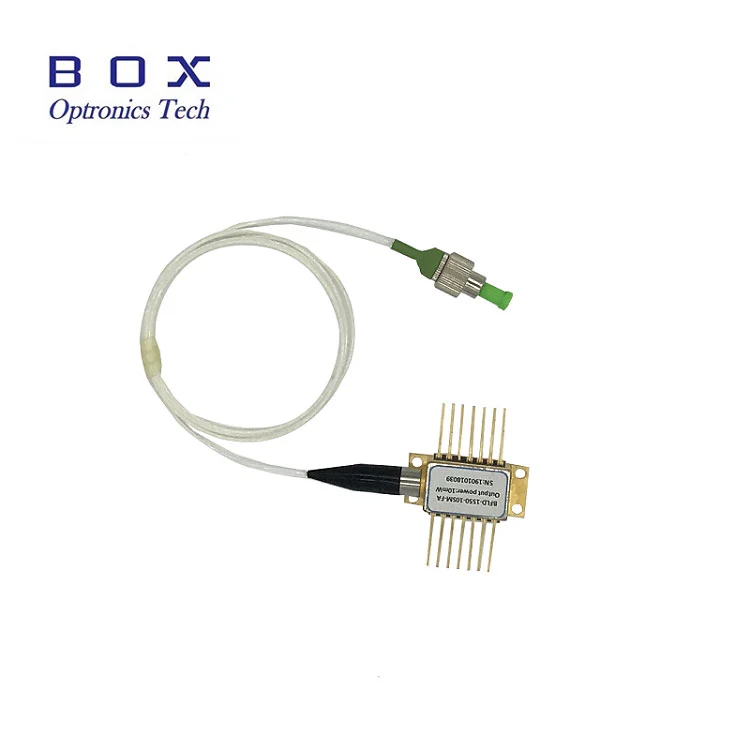

FBG stabilizované pumpové lasery Box Optronics Fiber-Bragg-Grating sú kompaktné laserové diódy určené na použitie ako pumpové lasery. Balíky motýľov obsahujú integrovaný termoelektrický chladič (TEC) a termistor. Oblasť vlákna označená párom čiernych pásikov obsahuje mriežku vyleptanú do vlákna, ktorá funguje ako Braggov reflektor, ktorý poskytuje spätnú väzbu laseru. FBG stabilizovaný dizajn vytvára výstup, ktorý je spektrálne rozšírený o satelitné režimy. FBG stabilizovaný laser nie je laser s jedným pozdĺžnym režimom; kým je stabilizovaný z hľadiska frekvencie, krivka zisku bude obsahovať mnoho rôznych režimov. Okrem toho sú tieto Braggove mriežky relatívne necitlivé na teplotu (<0,02 nm/°C). Je potrebné poznamenať, že pre SM-pigtailový laser môže dvojlom spôsobený stresom na vlákne zmeniť výstupné spektrum laserovej diódy. Vďaka vlastnostiam vlákna nebudú ovplyvnené PM-pigtailové lasery. Široko sa používa v systéme DWDM, EDFA a CATV.

Box Optronics poskytuje veľa možností v FBG stabilizovaných pumpových laseroch, máme 974nm 976nm 200mW 400mW 600mW pumpa 14-PIN motýľová laserová dióda s Hi1060 SM vláknom alebo PM vláknom 976 nm FBG stabilizovaná pumpa laserov 60¥ vytvára stabilný výkon single-mode vláknový pigtail alebo medzi 100 a 700 mW s polarizáciou udržiavajúcim vláknovým pigtailom. So spektrálnou šírkou pásma < 1 nm sú vhodné na jadrové čerpanie vlákien dotovaných erbiom, ako sú zosilňovače vlákien dotované erbiom, oscilátory s uzamknutým režimom a CW lasery.

980nm FBG stabilizované pumpové lasery využívajú planárnu konštrukciu s čipom na subnosnej. Vysokovýkonný čip je hermeticky uzavretý v 14-pinovom motýlikovom obale bez epoxidu a taviva a je vybavený termistorom, termoelektrickým chladičom a monitorovacou diódou. Modul čerpadla 980nm využíva stabilizáciu FBG na „uzamknutie“ vlnovej dĺžky emisie. Poskytuje úzkopásmové spektrum bez šumu, dokonca aj pri zmenách teploty, prúdu pohonu a optickej spätnej väzby. Výber vlnovej dĺžky je dostupný pre aplikácie, ktoré vyžadujú najvyšší výkon pri riadení spektra s najvyššími dostupnými výkonmi. Tento modul je v súlade s požiadavkou Telcordia GR-468-CORE.
