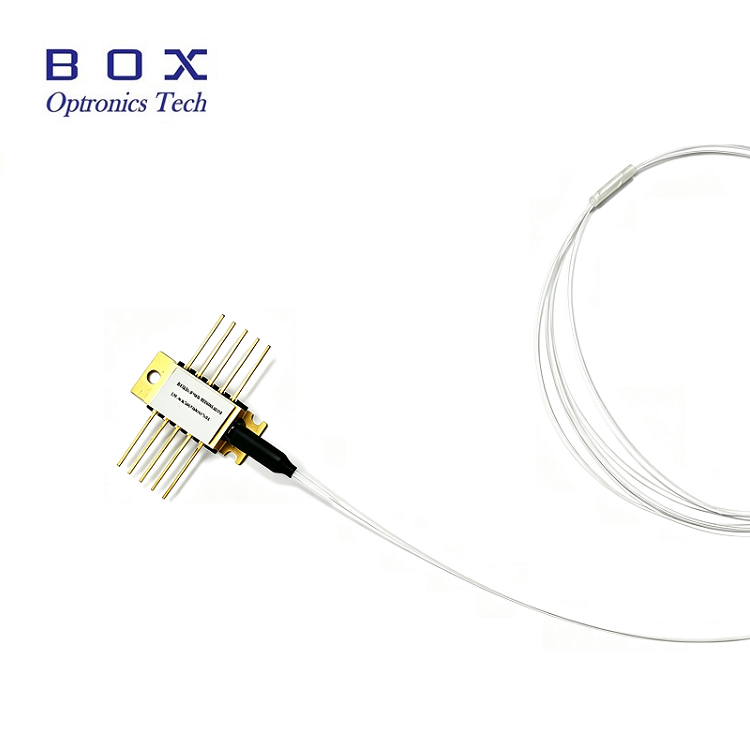

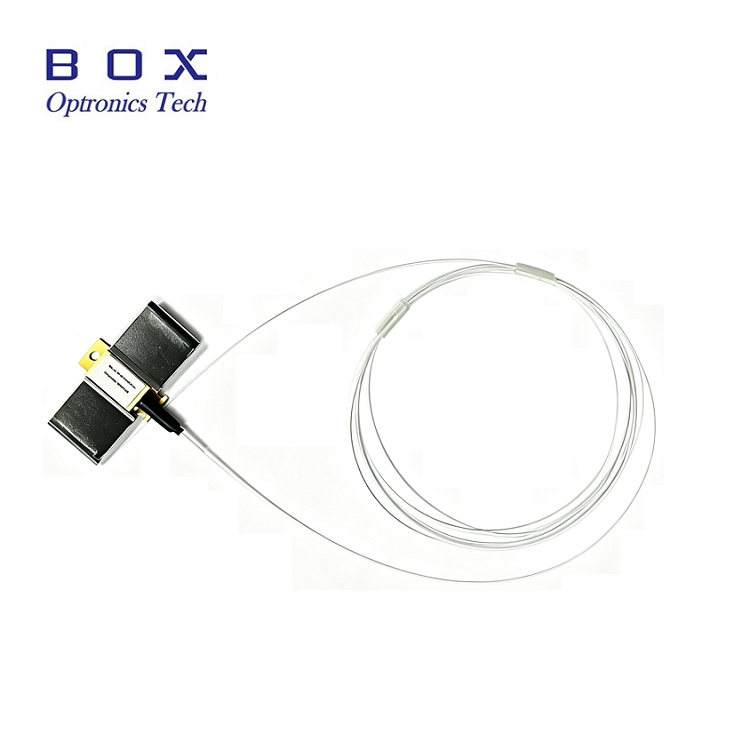

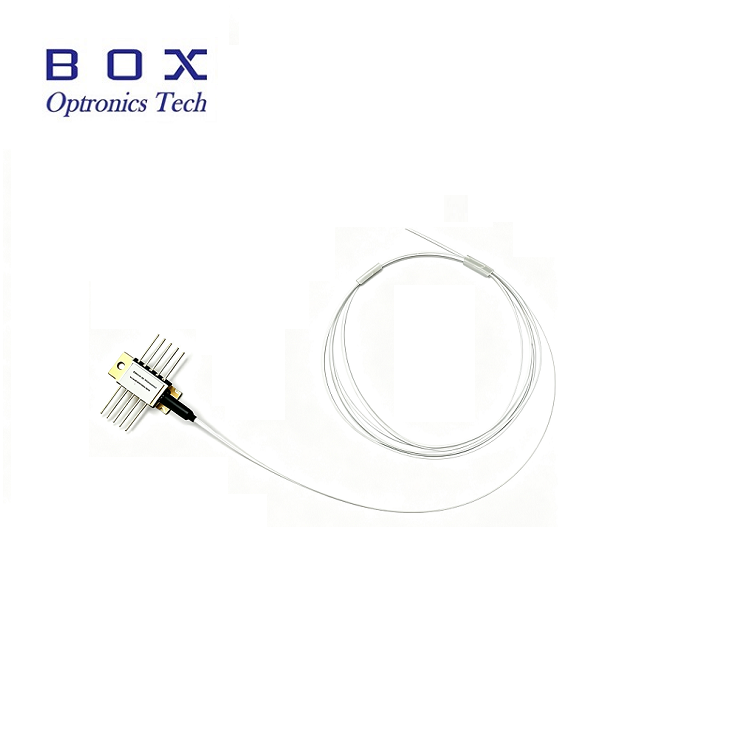

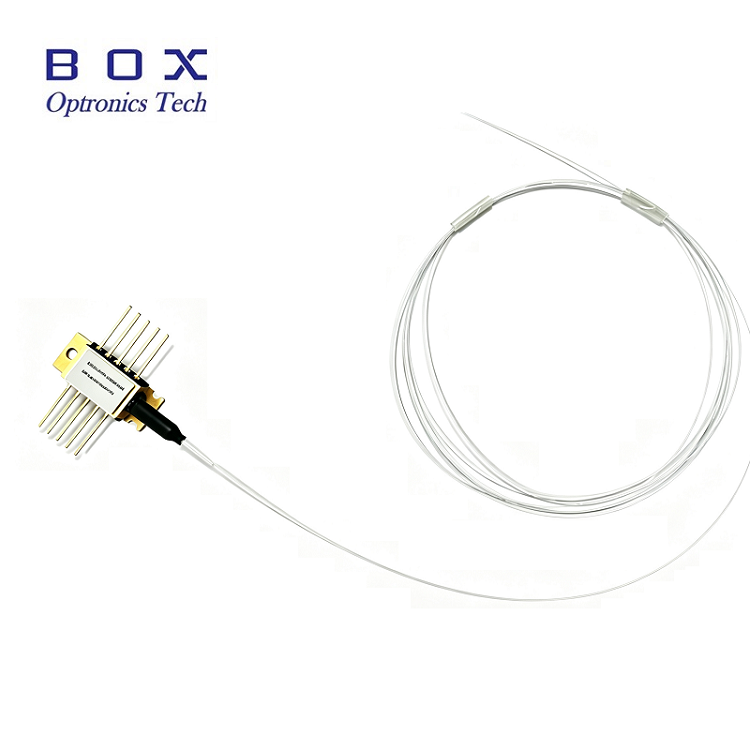

980nm 10pinový mini motýľom chladený modul laserovej diódy čerpadla

Objavte bezkonkurenčný výkon 980nm 10pinového mini motýľom chladeného modulu laserovej diódy pumpy od Box Optronics – vaše dokonalé riešenie pre vysokovýkonné čerpanie stabilné na vlnovej dĺžke v DWDM EDFA a systémoch CATV na dlhé vzdialenosti. Tento hermeticky uzavretý modul, skonštruovaný s pokročilou stabilizáciou FBG, uzamyká emisiu presne na 974 nm alebo 976 nm, čím poskytuje výkon bez zauzlenia až 600 mW aj pri meniacich sa teplotách a prúde pohonu. Jeho integrovaná TEC, termistor a monitorovacia dióda zaisťujú výnimočnú chybu sledovania a stabilitu napájania, zatiaľ čo bezepoxidový 10-kolíkový motýlik s SM/PM vláknom zaručuje spoľahlivú a bezhlučnú prevádzku. Tento modul, navrhnutý pre systémových integrátorov a sieťových inžinierov, ktorí vyžadujú nekompromisné riadenie spektra a najvyšší dostupný výkon, znižuje počet čerpadiel, znižuje zložitosť chladenia a predlžuje životnosť zosilňovača. Trust Box Optronics pre kompatibilitu Telcordia GR-468 a prispôsobený výber vlnovej dĺžky – pretože vo vašich optických sieťach novej generácie záleží na každom miliwatte. Objednajte si teraz a pozdvihnite svoju infraštruktúru pomocou osvedčenej čerpacej technológie pripravenej na prevádzku, ktorá poskytuje konzistentný výkon od -20 °C do 75 °C.

Odoslať dopyt

Popis produktu

1. Popis produktu:

980nm 10kolíkový mini motýľom chladený modul laserovej diódy pumpy je hermeticky uzavretý v 10-pinovom motýlikovom obale bez epoxidu a taviva a so zabudovaným termistorom, termoelektrickým chladičom a monitorovacou diódou.

980nm 10pinový mini motýľom chladený modul laserovej diódy čerpadla využíva stabilizáciu FBG na „uzamknutie“ vlnovej dĺžky emisie. Poskytuje úzkopásmové spektrum bez šumu, a to aj pri zmenách teploty, prúdu pohonu a optickej spätnej väzby. Výber vlnovej dĺžky je dostupný pre aplikácie, ktoré si vyžadujú najvyšší výkon pri riadení spektra s najvyššími dostupnými výkonmi. Tento modul je v súlade s požiadavkou Telcord okrem iného GR-468-CORE.

2. Vlastnosti produktu:

prevádzkový výkon bez zalomenia 400 mW alebo 600 mW;

10-pinový motýľový balík s vláknom SM Hi1060 alebo PM980;

Stabilizácia vláknovej Braggovej mriežky, možnosť výberu vlnovej dĺžky;

Integrovaný termoelektrický chladič, termistor a monitorovacia dióda.

3. Aplikácie:

erbiom dopované vláknové zosilňovače (EDFA);

Architektúra EDFA so zníženým počtom čerpadiel;

Káblová káblová televízia (CATV) na veľmi dlhé vzdialenosti a distribúcia veľmi vysokého počtu uzlov.

4. Absolútne maximálne hodnotenia:

Parameter	Symbol	Min.	Typ.	Max.	Jednotka	Poznámky
Teplota prevádzkového puzdra	TCASE	-20	-	75	℃	-
Skladovacia teplota	TSTG	-40	-	85	℃	2000 hodín
LD Dopredný prúd	AK	-	-	1100	mA	-
LD Reverzný prúd	IR	-	-	10	uA	-
LD Reverzné napätie	VR	-	-	2	V	-
PD Dopredný prúd	IPD	-	-	-10	mA	-
PD Reverzné napätie	VPD	-	-	20	V	-
Prúd TEC	ITEC	-	-	2	A	-
TEC napätie	VTEC	-	-	3.0	V	-
Polomer ohybu vlákna	-	30	-	-	mm	-
Relatívna vlhkosť	RH	0	-	95 %	-	Bez kondenzácie
Čas spájkovania olova	-	-	-	10	Po druhé	260 ℃
Axiálna ťažná sila vlákna	-	-	-	5	N	-
Sila ťahu na strane vlákna	-	-	-	2.5	N	-

5. Elektrooptické vlastnosti (teplota lasera 25 °C):

Parametre	Symbol	Min.	Typ.	Max.	Jednotka	Poznámky
LD Prahový prúd	ITH		90	110	mA	CW
Výstupný výkon	PF		400		mW	Ak (BOL)<900 mA
Výstupný výkon	PF		600		mW	Ak (BOL)<1000 mA
LD Dopredný prúd	AK			1200	mA	PF = menovitý výkon
Kink free power	PKINK	700			mW	>= 1,2*menovitý výkon
Kink free prúd	IKINK	>= 1,2*If(BOL)			mA	[1]
LD Dopredné napätie	VF			2.5	V	PF = menovitý výkon
Stredová vlnová dĺžka	λC	973	974	975	nm	Špičkový, PF = menovitý výkon
Stredová vlnová dĺžka	λC	975	976	977	nm	Špičkový, PF = menovitý výkon
Vrcholové otáčanie vlnovej dĺžky	△λp/△Tamb			0.02	nm/°C	T: FBG Temp.
Šírka spektra	△λ			2	nm	RMS@-13dB
Stabilita spektra		-0,5		0.5	nm	PF = menovitý výkon, t = 60 s
Monitorujte odozvu	IM/PF		1	20	uA/mW	VPD=5V,PF=menovitý výkon
Sledujte stabilitu odozvy				20 %		@Všetky prevádzkové teploty
Monitorujte tmavý prúd	ID			50	nA	VPD = 5 V
Prúd TEC	ITEC			1.5	A	TCASE = 75 °C
TEC napätie	VTEC			3.0	V	TCASE = 75 °C
TEC Modulová spotreba energie	P			5	W	TCASE = 75 °C
Stabilita výkonu >20mW 10-20mW3,5-10mW				0.20.51	dB	Od špičky k špičke, t = 60 s, vzorkovanie DC až 50 kHz, TC = 25 ° C
Chyba sledovania	TE	-0,5		0.5	dB	TC = -5~75 ℃, uvedené v [2]
Odpor termistora	RTH	9.5	10	10.5	Kohm	TSTG = 25 °C
Konštantný termistor B	BTH		3900		k	TSTG = 25 °C

Poznámky:

[1] Kink Current je definovaný ako prúd, pri ktorom je odchýlka svetla od slopu prúdu (dL/dI) od lineárneho prispôsobenia viac ako +/-50 %, Pkink>= 1,2*menovitý výkon,Ikink>=If(BOL)*1,2

[2] Chyba sledovania je definovaná pri danej teplote puzdra, je to zmena výkonu vlákna pri konštantnom monitorovacom prúde vzhľadom na hodnotu nameranú pri 25 °C

6. Špecifikácie optických vlákien:

Parametre	Popis
Typ vlákna	Vlákno Hi1060 alebo PM980
Typ pigtail	Holé vlákno
Dĺžka pigtailu	2,0±0,2m
Typ konektora	Bez

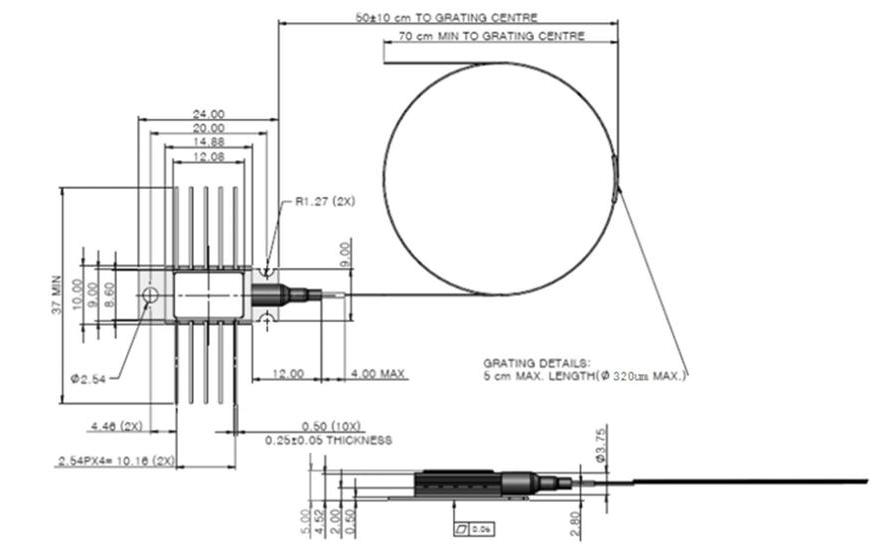

7. Výkres balenia a definícia PIN-OUT (jednotka: mm):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	Popis	PIN	Popis
1	TEC(+)	10	TEC(-)
2	Termistor	9	Case Ground
3	PDAnode	8	NC
4	PD katóda	7	LD katóda
5	Termistor	6	LD anóda

8. Informácie o objednávke:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Vlnová dĺžka	Výstupný výkon	Typ vlákna	Balíček	Typ konektora	Uvoľnená trubica
PumpLaser	974: 974nm976:976nm	4H: 400mW6H: 600mW	SM : Jeden režim PM : Zachovanie polarizácie	-H: 10PINNull: 14PIN	FA: FC/APCSA: SC/APCN0: Null	Null: Holé vlákno 1: Voľná trubica
