Laser čerpadla 980nm využíva planárnu konštrukciu s čipom na podbre. Vysoko výkonný čip je hermeticky zapečatený v epoxidovom a toku bez toku, ktorý je valcovým motýľom bez toku a je vybavený termoelektrickým chladičom a monitoruje diódu. Laser čerpadla 980nm používa stabilizáciu FBG na „uzamknutie“ emisnej vlnovej dĺžky. Poskytuje úzke pásové spektrum bez hluku, dokonca aj pri zmenách teploty, hnacieho prúdu a optickej spätnej väzby. Je to zdroj svetla pre zosilňovač vlákien používaného v optických komunikačných sieťach. Hlavnými typmi zosilňovačov optických vlákien sú EDFA a FRA.

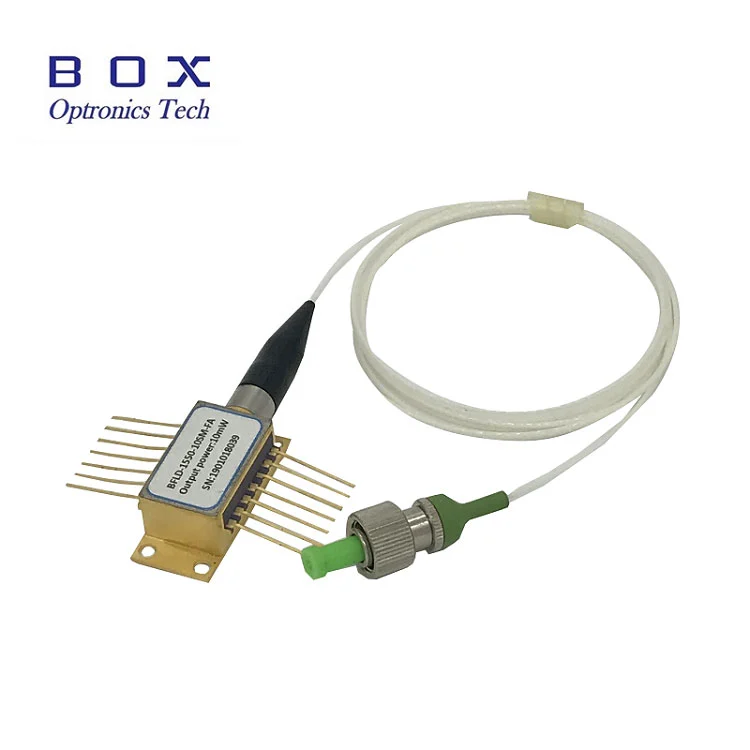

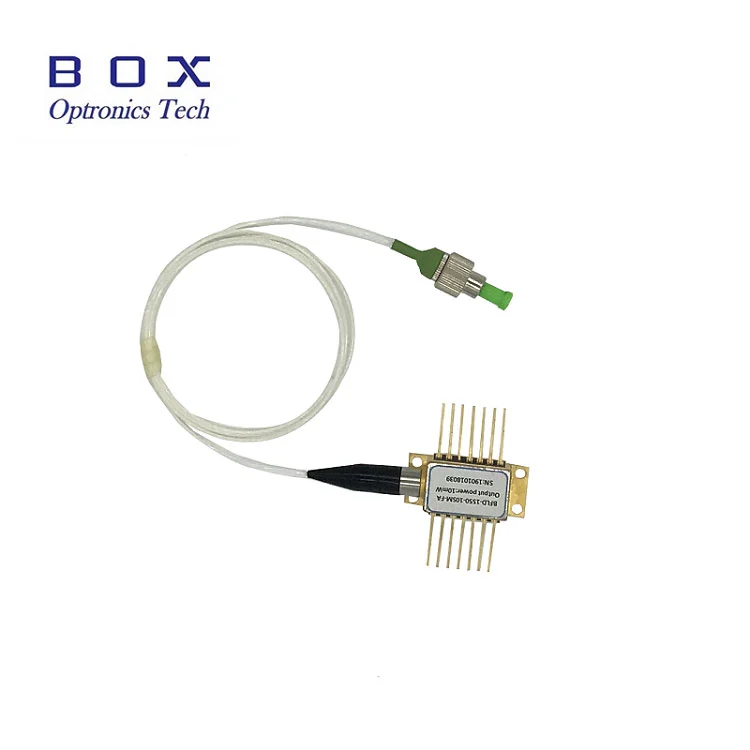

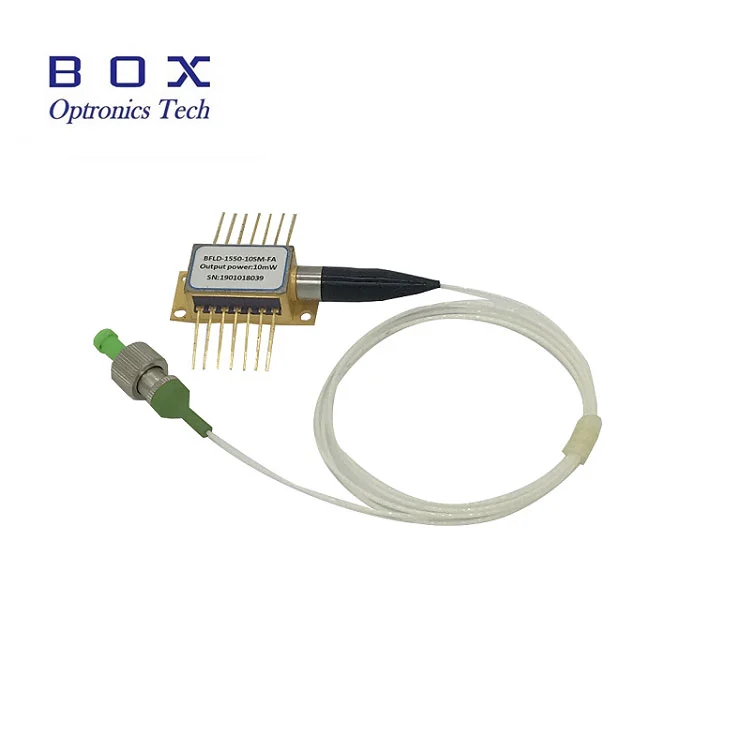

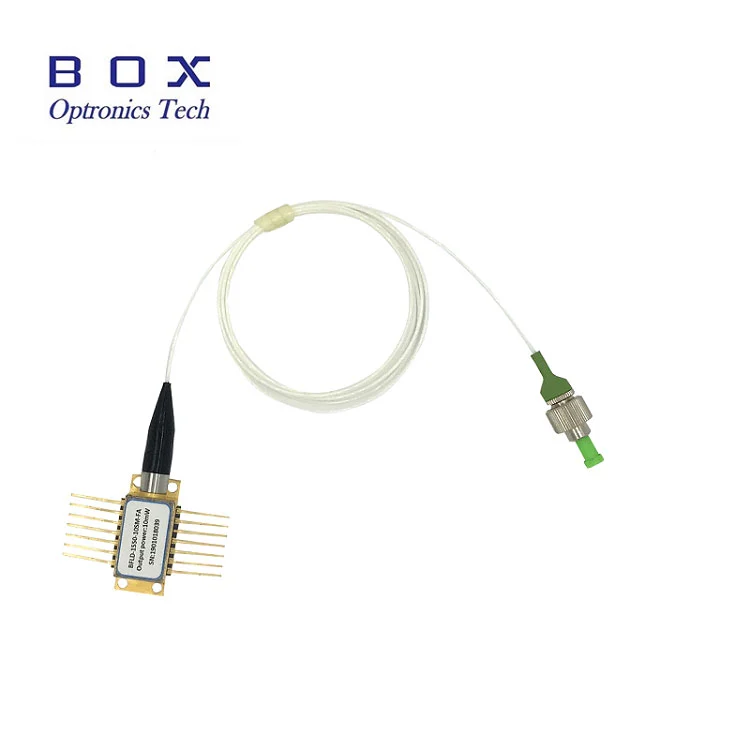

Mriežka laserovej diódovej diódy 976nm 700MW sa nachádza v vláknovom pigtailu HI1060 na stabilizáciu vlnovej dĺžky. Táto laserová dióda 14pin BTF je k dispozícii s výstupným výkonom bez pomoci až do 700 MW. Maximálny prúd LD vpred je <1200 mA. K dispozícii je jeho pigtail s 900um voľnou trubicou alebo iba holé vlákno.
● Prevádzkový výkon bez zlomu až do 700 MW;

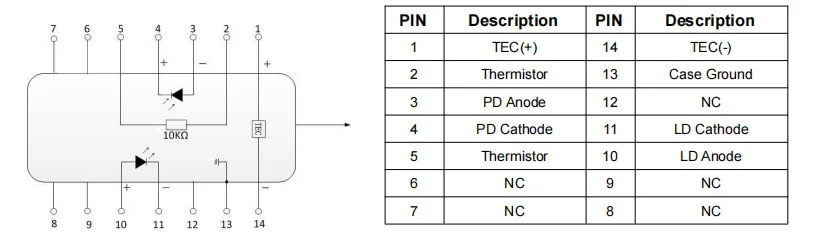

● 14-kolíkový motýľový balík bez epoxidu a bez toku s vlákninou SM;
● Stabilizácia mriežky vlákien Bragg;
● K dispozícii je výber vlnovej dĺžky;
● Integrovaný termoelektrický chladič, termistor a monitorujte diódu.
● Zosilňovače vlákniny s hustou vlnovou dĺžkou (DWDM) Erbium Doped Fiber Amplifiers (EDFA);
● Znížené architektúry EDFA-Count EDFA;
● Krunice káblovej televízie s veľmi vzdialenosťou (CATV) a veľmi vysoké distribúcia počtu uzlov.
| Parameter | Symbol | Min. | Typ. | Max. | Jednotka | Poznámky |
| LD prahový prúd | Napr. | - | 60 | 100 | mamička | Cw |
| Výstupný výkon | Pf | - | - | 700 | mw | If (Bol) <1000ma |
| LD vpred | Či | - | 1100 | 1200 | mamička | PF = hodnotený výkon |
| Bezplatný výkon | Plk | 450 | - | - | mw | > = 1,2*hodnotený výkon |
| Bezplatný prúd | Ikink | > = 1,2*if (Bol) | mamička | [1] | ||
| LD vpred napätie | VF | - | - | 2.5 | V | PF = hodnotený výkon |
| Stredná vlnová dĺžka | LC | 973 | 974 | 975 | nm | Vrchol, pf = hodnotený výkon |
| LC | 975 | 976 | 977 | |||
| Maximálna vlnová dĺžka | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Šírka spektra | △ λ | - | - | 1 | nm | Rms@-13db |
| Stabilita spektra | -0.5 | - | 0.5 | nm | Pf = hodnotený výkon, t = 60s | |
| Monitorovanie citlivosti | Očkovanie | - | 8 | 20 | bol / mw | VPD = 5V, pf = hodnotený výkon |
| Monitorujte stabilitu citlivosti | - | - | 20% | - | @VŠETKO PREVÁDZKA | |
| Monitorovať tmavý prúd | Id | - | - | 50 | nat | VPD = 5V |
| TEC prúd | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| Napätie TEC | Vtec | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC Modová spotreba energie | P | - | - | 5 | W | Tcase = 75 ℃ |
| Stabilita výkonu> 20 MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
db | Vrchol na vrch, t = 60S, DC až 50 kHz odber vzoriek, TC = 25 ℃ |
| Chyba sledovania | Ten | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, odkazované na [2] |
| Odpor | Rth | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor B konštanta | Btth | - | 3900 | - | k | TSTG = 25 ℃ |
Všetky výrobky boli pred odoslaním testované;
Všetky výrobky majú záruku 1-3 rokov (po tom, čo sa obdobie záruky kvality začalo účtovať primeraný poplatok za údržbu.)
Vážime si vaše podnikanie a ponúkame okamžitú politiku návratnosti 7 dní. (7 dní po prijatí položiek);
Ak položky, ktoré si kúpite v našom obchode, nie sú zdokonalené kvalita, to znamená, že nepracujú elektronicky pre špecifikácie výrobcov, jednoducho ich vráťte k nám na výmenu alebo vrátenie peňazí;
Ak sú položky chybné, informujte nás do 3 dní od dodania;
Akékoľvek položky sa musia vrátiť v pôvodnom stave, aby sa kvalifikovali na vrátenie alebo výmenu;
Kupujúci je zodpovedný za všetky vzniknuté náklady na prepravu.
Otázka: Aký typ konektora si môžem zvoliť?
A: FC/ APC; SC/ APC; bez konektora ...
Otázka: Je k dispozícii voľná trubica?
Odpoveď: Box Optronics môže poskytnúť 900um voľnú trubicu na ochranu vlákna Pigtail.
