V oblasti optickej komunikácie zohráva nezastupiteľnú úlohu variabilný optický atenuátor (VOA). Ako kľúčový komponent pre optickú reguláciu výkonu zaručuje VOA nielen stabilný prenos optických signálov, ale tiež zlepšuje celkový výkon systému.
Variabilný optický atenuátor je pasívne optické zariadenie určené na dosiahnutie regulovateľného útlmu optického výkonu. Presne upravuje energiu optických signálov, aby vyhovovala požiadavkám rôznych aplikačných scenárov. VOA sa delia hlavne do dvoch kategórií: mechanické variabilné optické tlmiče (MVOA) a elektrické variabilné optické tlmiče (EVOA). MVOA realizujú útlm optického výkonu pomocou manuálneho nastavenia, zatiaľ čo EVOA menia úrovne útlmu použitím riadiacich elektrických signálov, pričom sa môžu pochváliť vynikajúcou presnosťou a flexibilitou nastavenia.
VOA prijímajú širokú škálu pracovných mechanizmov, najmä vrátane mechanických, magnetooptických, tekutých kryštálov, MEMS (mikro-elektro-mechanický systém), termo-optických a akusticko-optických typov.
1. Mechanický typ: Optická sila v dráhe svetla sa nastavuje pohybom komponentov, ktoré blokujú svetlo, ako sú dosky alebo kužele. Tento dizajn sa vyznačuje jednoduchou štruktúrou, ale relatívne nízkou presnosťou a flexibilitou nastavenia.
2. Magnetooptický typ: Útlm svetelnej energie sa realizuje využívaním zmien optických vlastností látok pod magnetickými poľami, konkrétne magnetooptického rotačného efektu. Tento typ poskytuje vysokú presnosť a stabilitu, ale prináša vyššie náklady.
3. Typ tekutých kryštálov: Na základe efektu dvojlomu vyplývajúceho z anizotropie indexu lomu tekutých kryštálov sa vonkajšie elektrické pole aplikuje na preorientovanie molekúl tekutých kryštálov, čím sa vyladí priepustnosť svetla. VOA z tekutých kryštálov sa vyznačujú vysokou rýchlosťou odozvy a širokým rozsahom útlmu.
4. Typ MEMS: Mikrozrkadlá vyrobené mikro-elektro-mechanickou technológiou sa nakláňajú pomocou elektrostatickej sily, aby sa nastavila intenzita odrazeného svetla. MEMS VOA sa vyznačujú malými rozmermi, nízkou hmotnosťou a vysokou úrovňou integrácie.
5. Termooptický typ: Úrovne útlmu sú modulované zmenami optických vlastností materiálu (napr. index lomu) v teplotných poliach. Termooptické VOA majú jednoduchú štruktúru a nízku cenu, no trpia nízkou rýchlosťou odozvy.
6. Akustooptický typ: Ultrazvukové vlny vytvárajú periodické napätie vo vnútri akusticko-optických kryštálov, čo vyvoláva periodické kolísanie indexu lomu na moduláciu svetelných lúčov. Akustooptické VOA ponúkajú vysokú rýchlosť ladenia a vynikajúcu stabilitu.
VOA sú široko používané v optických komunikáciách, optických senzoroch, optických prístrojoch a iných oblastiach.
1. Optická komunikácia: Vyvážte intenzitu optických signálov naprieč rôznymi kanálmi, aby ste zachovali konzistentnú kvalitu signálu; upravte výkon optického signálu tak, aby sa prispôsobil rôznym prenosovým vzdialenostiam a špecifikáciám prijímača.
2. Optické snímanie: Simulujte intenzitu optického signálu v rôznych podmienkach prostredia na testovanie a overovanie výkonu a spoľahlivosti systému.
3. Optické prístroje: Používajú sa na laserové zariadenia, počítadlá fotónov, spektrometre, optické mikroskopy a iné zariadenia na kontrolu intenzity a toku optického signálu pre presné výsledky merania.
| Položky | Parametre | Jednotka |
|---|---|---|
| Prevádzkový rozsah vlnových dĺžok | O pásmo /C pásmo/L pásmo/Celé pásmo/iné | nm |
| Typ útlmu | Svetlé alebo tmavé | - |
| Rozsah útlmu | ≥15/20/30/40 | dB |
| Strata vloženia | ≤0,7 | dB |
| Rozlíšenie útlmu | Nepretržitý | dB |
| Návratová strata | ≥45 | dB |
| Typ vlákna | SMF-28e | - |
| Čas odozvy (10-90 % optického výkonu) | ≤5 | pani |
| Hnacie napätie | 5/6,5 | V |
| Hnací výkon | ≤5 | mW |
| Strata závislá od polarizácie | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Strata závislá od vlnovej dĺžky | ≤0,6@ 10dB, ≤1,0 @<20dB v rozpätí 20nm | dB |
| Maximálny optický výkon | ≤ 500 | mW |
| Prevádzková teplota | -0~+70 | °C |
| Skladovacia teplota | -40~+85 | °C |
| Typ konektora | Prispôsobené | - |

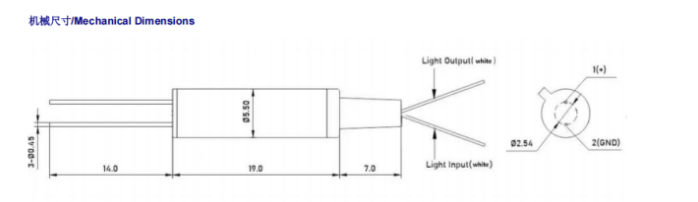

| Veľkosť balenia | Φ5,5 x L19 | mm |
| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Typ (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Vlnová dĺžka (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Rozsah útlmu (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Pôvodná strata (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Strata návratnosti (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Typ vlákna | SMF-28e | SMF-28e | SMF-28e | 50/125 alebo 62,5/125 mm |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

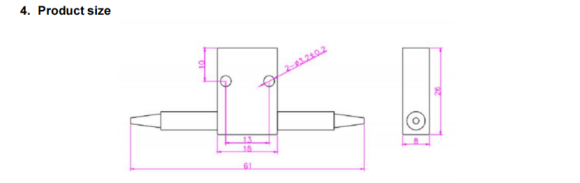

| Rozmer (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Prevádzková teplota (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Skladovacia teplota (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
