Rozbočovač optických vlákien, tiež známy ako optický rozbočovač, je pasívne optické zariadenie používané v systémoch FTTH (Fiber to the Home) na rozdelenie signálu z jedného optického vlákna na dva alebo viac výstupných optických signálov podľa vopred určeného pomeru. Napríklad optický rozbočovač 1x4 distribuuje optický signál z jedného vlákna na štyri vlákna v špecifickom pomere. Na rozdiel od multiplexora s delením vlnovej dĺžky (WDM) v systéme WDM, ktorý oddeľuje optické signály rôznych vlnových dĺžok do zodpovedajúcich kanálov vlnových dĺžok, optický rozdeľovač distribuuje celý optický signál na prenos cez viacero kanálov.
Pri prenose optických signálov v jednovidovom vlákne nie je energia svetla úplne sústredená v jadre vlákna; malé množstvo sa šíri cez plášť v blízkosti jadra. Inými slovami, ak sú jadrá dvoch vlákien dostatočne blízko, režimové pole svetla šíriaceho sa v jednom vlákne môže vstúpiť do druhého, čo umožňuje opätovné zosilnenie optického signálu v oboch vláknach. Nová alokácia.
Optické rozdeľovače možno klasifikovať do dvoch typov podľa ich princípu činnosti: optické rozbočovače s planárnym vlnovodom (PLC) a optické rozdeľovače s taveným bikónickým zúžením (FBT); podľa konfigurácie portu ich možno rozdeliť na: spojky typu X (2x2), spojky typu Y (1x2), spojky hviezdicové (NxN, N>2), stromové (1xN, N>2) atď.; podľa ich štiepacieho pomeru ich možno rozdeliť na nerovnomerné štiepanie a rovnomerné štiepanie; iná klasifikačná metóda je založená na single-mode (1310nm) a multi-mode (850nm).

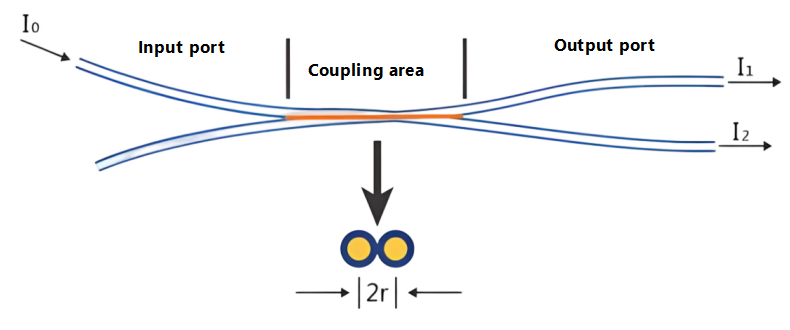

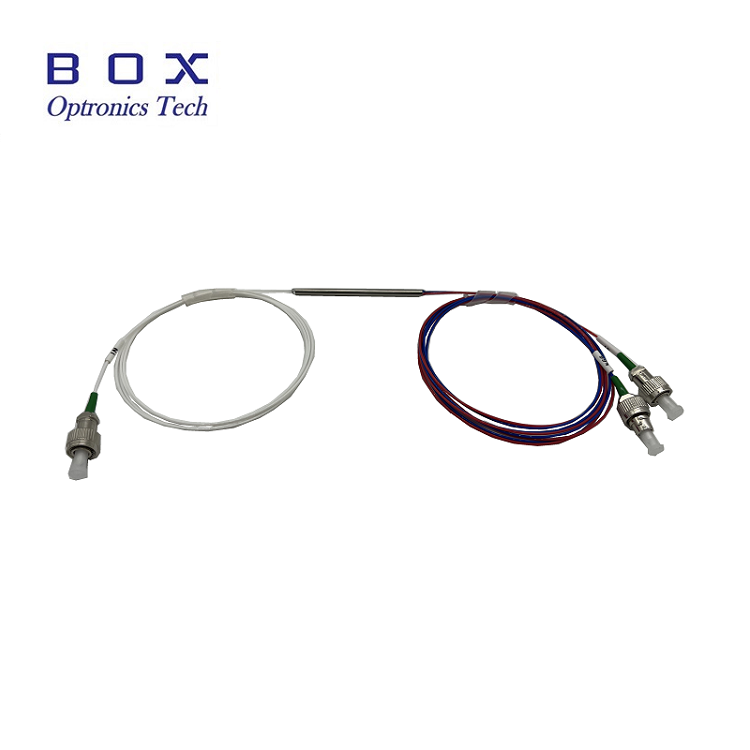

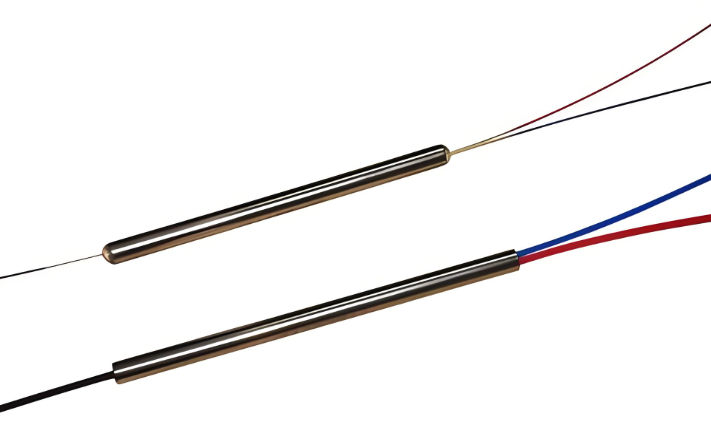

Optický rozbočovač FBT... Obvod je vyrobený pomocou tradičného procesu kužeľovej spojky. Dve alebo viac optických vlákien s odstráneným povlakom sú zviazané dohromady a potom tavené pri vysokej teplote na zužujúcom sa stroji, pričom sú naťahované na obe strany. Deliaci pomer je monitorovaný v reálnom čase. Po dosiahnutí požadovaného pomeru štiepenia sa proces tavenia a naťahovania končí. Na jednom konci je jedno vlákno (zvyšné sú odrezané) ako vstup, zatiaľ čo druhý koniec slúži ako viacvýstupový terminál. Riadením uhla skrútenia vlákna a dĺžky natiahnutia možno získať rôzne pomery štiepenia. Nakoniec sa skosená časť vytvrdí lepidlom na kremenný substrát a vloží sa do rúrky z nehrdzavejúcej ocele.

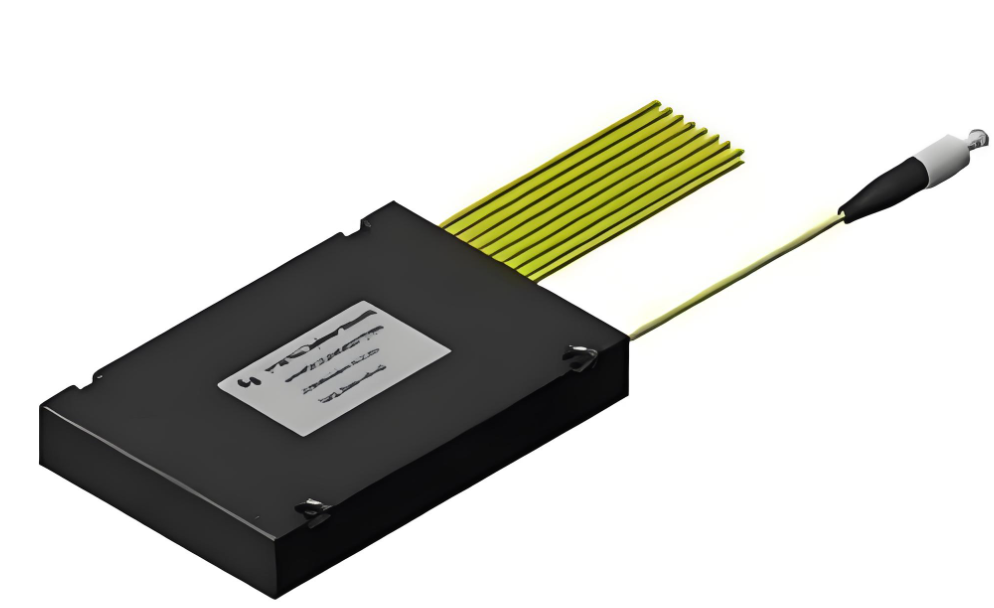

PLC Plane Wave PLC (Planar Lightwave Circuit) optické rozbočovače sú integrované zariadenia na distribúciu optickej energie s vlnovodom na báze kremenných substrátov, vyrobené pomocou polovodičových procesov (fotolitografia, leptanie, vývoj atď.). Rozdeľovače PLC rozdeľujú optické signály z jedného optického vlákna do viacerých optických vlákien, čím sa dosahuje rovnomerné rozloženie optickej energie. Pole optických vlnovodov je umiestnené na hornom povrchu čipu a integruje funkciu rozdelenia na čip; potom sú viackanálové vláknové polia spojené so vstupným a výstupným koncom na oboch koncoch čipu a zapuzdrené.
FBT VS Hlavnými výhodami PLC FBT kužeľových rozdeľovačov je jednoduché použitie suroviny, relatívne nízka cena a menej náročné požiadavky na vybavenie a proces. Deliaci pomer je možné podľa potreby monitorovať v reálnom čase, čo umožňuje výrobu nerovnakých rozdeľovačov. Nevýhody sú: v súčasnosti môže vyspelá technológia zužovania vyrábať iba rozdeľovače do rozmeru 1x4. Pre zariadenia väčšie ako 1x4 sú viaceré jednotky 1x2 spojené dohromady a potom zabalené v puzdre rozdeľovača. Rozbočovače FBT podporujú iba tri vlnové dĺžky: 850nm, 1310nm a 1550nm, čo ich robí nekompatibilnými s inými vlnovými dĺžkami.
Charakteristiky produktu rozdeľovačov PLC sú: strata je necitlivá na optickú vlnovú dĺžku, spĺňa požiadavky na prenos rôznych vlnových dĺžok (1260~1650nm); rovnomerné rozdelenie, rovnomerné rozdelenie signálov medzi používateľov; kompaktná štruktúra a malá veľkosť; jedna jednotka... Zariadenie má vysoký počet rozdeľovacích kanálov, ktoré dosahujú viac ako 64: vyššie náklady na kanál a čím viac kanálov, tým výraznejšia je výhoda nákladov. Nevýhodou je jeho vyššia cena v porovnaní s tavenými bikónickými kužeľovými rozbočovačmi, najmä v nízkokanálových rozbočovačoch.
Optický rozdeľovač PLC pozostáva z troch častí: optického rozdeľovacieho čipu a polí z optických vlákien spojených na oboch koncoch. Tieto tri zložky musia byť presne zarovnané; ich konštrukcia a montáž zohráva rozhodujúcu úlohu v stabilite PLC splittera. Čip využíva polovodičovú technológiu na pestovanie deliaceho vlnovodu na kremennom substráte. Čip má jeden vstupný a N výstupných vlnovodov. Potom sú vstupné a výstupné polia z optických vlákien pripojené k obom koncom čipu a je nainštalované puzdro, aby sa vytvoril optický rozbočovač s jedným vstupom a N výstupmi.
Čipy PLC Splitter môžu byť navrhnuté ako 1xN a 2xN, kde N je zvyčajne násobok 2, ako napríklad 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; a nerovnomerne rozmiestnené rozdeľovače, ako sú 1x3, 1x5, 1x9 atď. S nárastom dopytu po FTTR (Fiber to the Room) sa bude používanie rozdeľovačov s nerovnomerne rozmiestneným výkonom čoraz viac rozširovať a výrobný proces bude náročnejší. Čipy optického rozdeľovača PLC majú výhody, ako sú nízke náklady, vysoká spoľahlivosť, vysoká flexibilita a škálovateľnosť, vďaka čomu sú obzvlášť vhodné pre rôzne aplikačné scenáre, ako sú prenosové systémy, sieťová integrácia, širokopásmový prístup, komunikácia z optických vlákien a multimediálne služby.
Polarizačný PLC splitter Polarizačný PLC splitter hlavne realizuje... Pri zachovaní polarizačného stavu je vstupný výkon rovnomerne rozdelený, pričom sa ako vstup používa jednokanálové pole vlákien udržiavajúce polarizáciu a ako výstup je viackanálové pole vlákien udržiavajúce polarizáciu. Polarizácia lineárnej polarimetrickej vlny vyžarovanej do vlákna zostáva počas šírenia nezmenená a medzi režimami polarizácie je malá alebo žiadna krížová väzba, čím sa dosiahne väzba zachovávajúca polarizáciu a rozdelenie lúča. Typicky sa používa vlákno PANDA. PLC optické rozbočovače sa používajú hlavne v špeciálnych aplikáciách vyžadujúcich údržbu polarizácie, ako sú systémy snímania optických vlákien alebo koherentná komunikácia.
Výkonnostné ukazovatele ovplyvňujúce optické rozdeľovače vo všeobecnosti zahŕňajú:
Strata vloženia Strata vloženia (IL):Vložená strata sa týka zníženia optického výkonu na špecifikovanom výstupnom porte vzhľadom na celkový vstupný optický výkon pri prevádzkovej vlnovej dĺžke PLC splittera. Jednoducho povedané, je to strata dB každého výstupu vzhľadom na vstup. Vo všeobecnosti platí, že čím nižší je útlm vloženia, tým lepší je výkon rozdeľovača.
Strata vrátenia:Spätná strata sa vzťahuje na pomer v decibeloch odrazeného svetla (rozptýlené svetlo nepretržite prenášané na vstup) k vstupnému svetlu pri pripojení optických vlákien. Vyššia spätná strata je lepšia na zníženie vplyvu odrazeného svetla na svetelný zdroj a systém.
Smerovosť:Smerovosť sa vzťahuje na pomer výstupného optického výkonu na konci bez vstrekovania svetla k výkonu vstrekovaného svetla (meraná vlnová dĺžka) na tej istej strane rozdeľovača PLC počas normálnej prevádzky.
Strata závislá od polarizácie:Strata závislá od polarizácie sa týka maximálnej zmeny výstupného optického výkonu na každom výstupnom porte rozdeľovača PLC, keď sa stav polarizácie prenášaného optického signálu zmení v celom stave polarizácie.
Izolácia:Izolácia sa týka schopnosti rozdeľovača optických vlákien izolovať optické signály v iných optických dráhach od danej optickej dráhy.
