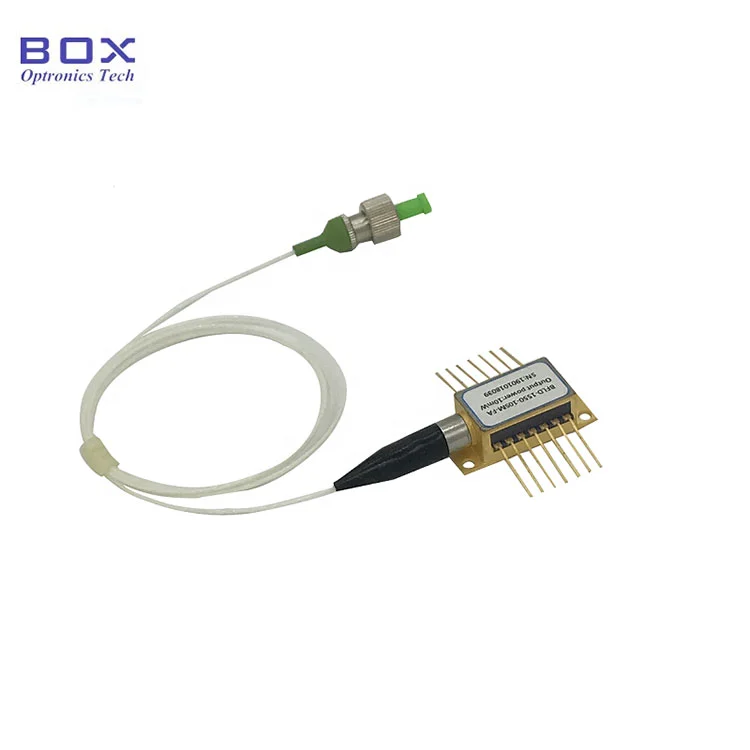

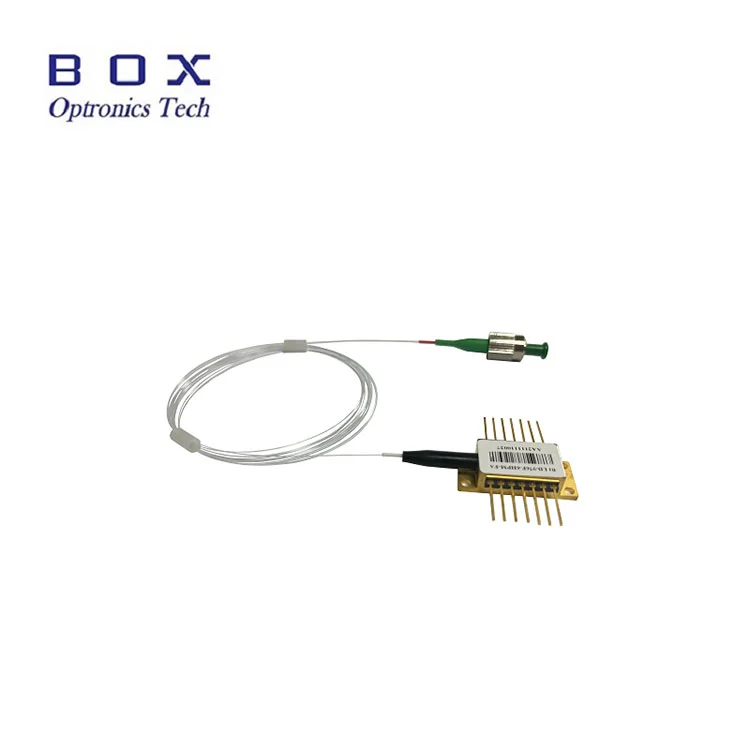

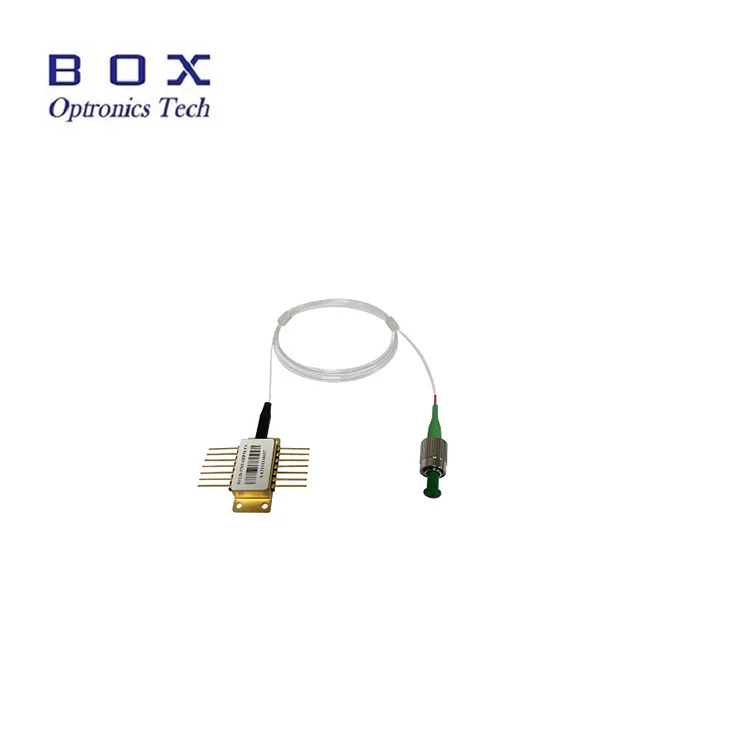

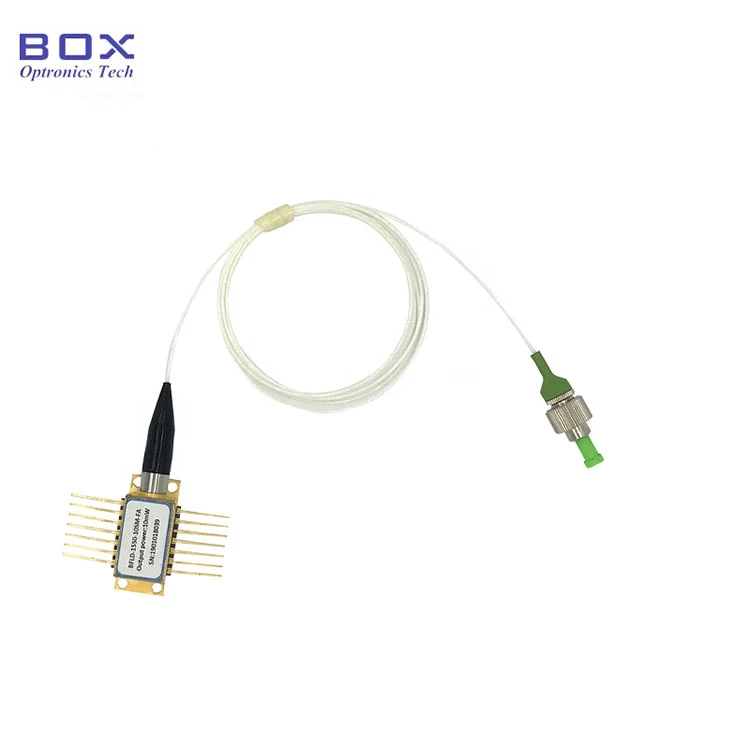

Vysoko výkonný 1653,7nm laserový modul využíva planárnu konštrukciu s čipom na subnosnej. Vysoká napájací čip je hermeticky uzavretý v 14-kolíkovom motýlikovom obale bez epoxidu a taviva a vybavený termistor, termoelektrický chladič a monitorovacia dióda na zabezpečenie vysokokvalitného výkonu lasera. 1653nm 40mW laserová dióda BTF na detekciu metánu je kvalifikovaná pre Telcordia GR-468 a je v súlade so smernicami RoHS.
Vysoko výkonný 1653,7nm laserový modul využíva planárnu konštrukciu s čipom na subnosnej. Vysokovýkonný čip je hermeticky uzavretý v 14-pinovom motýlikovom obale bez epoxidu a taviva a je vybavený termistorom, termoelektrickým chladičom a monitorovacou diódou na zabezpečenie vysokokvalitného výkonu lasera. Naše laserové produkty sú kvalifikované pre Telcordia GR-468 a sú v súlade so smernicami RoHS.

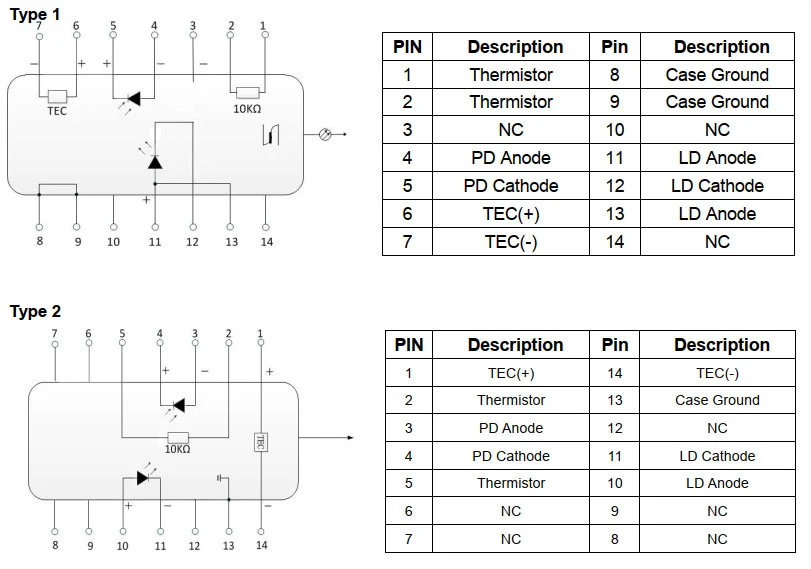

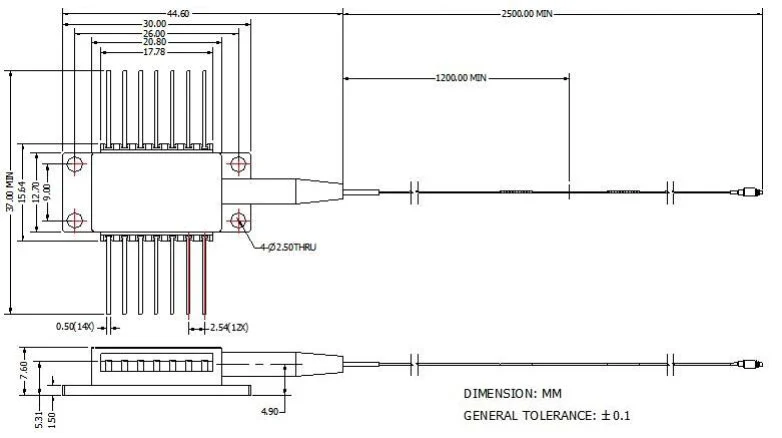

● Priemyselný štandard 14-kolíkového motýlika;
● Vstavaný TEC a optický izolátor;
● Vysoko výkonný, multikvantový vrt (MQW) laser s distribuovanou spätnou väzbou (DFB).
● Výrobné testovanie pasívnych komponentov na detekciu plynov;
● Systém detekcie plynov z vlákien;
● Laserové zdroje.
| Parameter | Symbol | Podmienka | Min. | Typ. | Max. | Jednotka |
| Stredová vlnová dĺžka | lc | Tl = 15 ～ 35 ℃ qu | 1652.7 | 1653.7 | 1654.7 | nm |
| Optický výstupný výkon | Po | CW | - | 40 | - | mW |
| LD Prahový prúd | ITH | CW | - | 15 | 40 | mA |
| LD Dopredný prúd | Ak | Pf = menovitý výkon | - | 300 | 400 | mA |
| Optická izolácia | - | -10 < TC < +70 °C | 30 | - | - | dB |
| Pomer potlačenia bočného režimu | SMSR | CW | 35 | 40 | - | dB |
| Monitorujte odozvu | Očkovanie | - | - | 1 | 20 | bol / mw |
| Sledujte stabilitu odozvy | - | - | - | - | 20 % | - |
| Monitorujte tmavý prúd | Id | VPD = 5 V | - | - | 50 | nA |
| Prúd TEC | ITEC | Tcase = 75 ℃ | - | - | 2 | A |
| TEC napätie | VTEC | Tcase = 75 ℃ | - | - | 3.5 | V |
| TEC spotreba energie | P | Tstg = 25 °C | - | - | 5 | W |
| Odpor termistorov | Rth | Tcase = 75 ℃ | 9.5 | 10 | 10.5 | Kohm |
| Konštantný termistor B | Bth | Tstg = 25 °C | - | 3900 | - | K |
| Posun vlnovej dĺžky (EOL) | △λ | Testované počas 25-ročnej životnosti | - | - | ±0,1 | nm |
| Vlna. Teplotný koeficient | Dl/Dt | Teplota TEC pri 15 ℃ až 35 ℃ | - | 0.09 | - | nm/°C |
| Vlnová dĺžka Koeficient prúdu | Dl/DI | - | - | 0.01 | - | NM / in |
Všetky produkty boli pred odoslaním testované;
Všetky produkty majú 1-ročnú záruku. (Po uplynutí záručnej doby kvality sa začal účtovať príslušný servisný poplatok.)
Ceníme si vaše podnikanie a ponúkame vám možnosť okamžitého vrátenia tovaru do 7 dní. (7 dní po obdržaní položiek);
Ak položky, ktoré si zakúpite v našom obchode, nemajú dokonalú kvalitu, to znamená, že nefungujú elektronicky podľa špecifikácií výrobcu, jednoducho nám ich vráťte na výmenu alebo vrátenie peňazí;
Ak sú položky chybné, oznámte nám to do 3 dní od doručenia;
Všetky položky musia byť vrátené v pôvodnom stave, aby ste mali nárok na vrátenie peňazí alebo výmenu;
Kupujúci je zodpovedný za všetky vzniknuté prepravné náklady.
Otázka: Aká je presnosť vlnovej dĺžky?
A: +/-0,5 nm.
Otázka: Máte iné verzie výstupného výkonu?
A: 10 mW, 15 mW, 50 mW.
