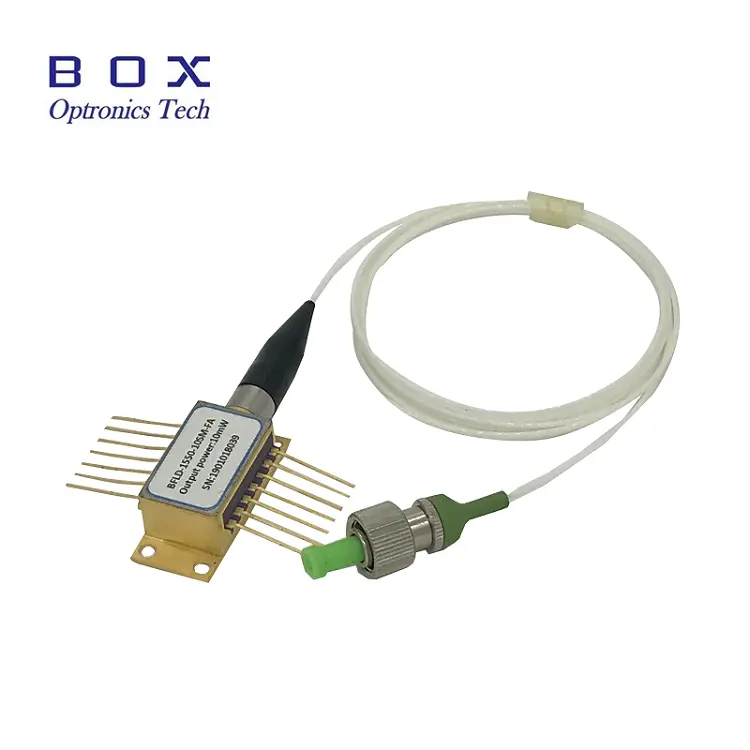

Laserová dióda DFB 1532,68nm 10mW pre modul detekcie acetylénu C2H2 je nákladovo efektívna, vysoko koherentná laserová dióda. DFB laserový diódový čip je zabalený v priemyselnom štandardnom hermeticky uzavretom 14PIN motýľovom obale s TEC, izolátorom a zabudovaným PD.
Laserová dióda DFB 1532,68nm 10mW pre modul detekcie acetylénu C2h2 je cenovo výhodná, vysoko koherentná laserová dióda. DFB laserový diódový čip je zabalený v priemyselnom štandardnom hermeticky uzavretom 14PIN motýľovom obale s TEC, izolátorom a zabudovaným PD.
Vysokovýkonný multikvantový vrt (MQW) laser s distribuovanou spätnou väzbou (DFB);
Priemyselný štandardný 14PIN motýľový balík;
Vstavaný TEC a optický izolátor.
Senzory z optických vlákien;
snímanie acetylénu;
Laserové zdroje.
| Parameter | Symbol | Podmienka | Min. | Typ. | Max. | Jednotka |
| Stredová vlnová dĺžka | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optický výstupný výkon | PO | - | 10 | - | - | mW |
| Prahový prúd | ITH | - | - | - | 20 | mA |
| Prevádzkový prúd | IOP | PO = 10 mW (CW) | - | - | 100 | mA |
| Spektrálna šírka čiary | LW | - | - | 10 | MHz | |
| Dopredné napätie lasera | VF | CW výstupný výkon 10mW | - | - | 2.5 | V |
| Monitorujte tmavý prúd | ID | - | - | - | 0.2 | uA |
| Pomer potlačenia bočného režimu | SMSR | CW | 35 | 40 | - | V |
| Optická izolácia | - | 30 | - | - | dB | |
| Odpor termistora | RTH | TL = 25 °C | 9.5 | 10 | 10.5 | KΩ |
| Prúd TEC | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC napätie | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Teplotný koeficient vlnovej dĺžky | Δλ/ΔT | Teplota TEC pri 15 ℃ až 35 ℃ | - | 0.09 | - | nm/°C |
| Koeficient vlnovej dĺžky prúdu | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

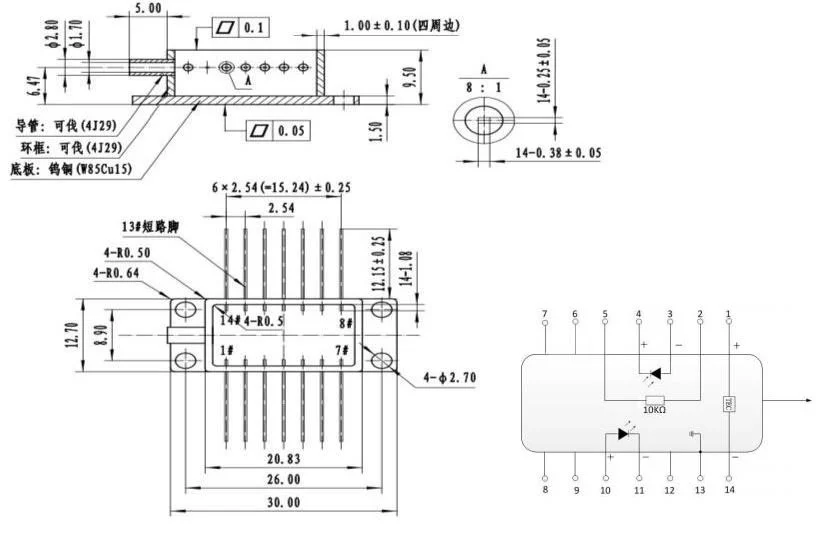

| PIN | Popis | PIN | Popis |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laserová anóda (+) |
| 3 | LD katóda (-) | 12 | Laserová katóda (-) |
| 4 | PD anóda (+) | 11 | Laserová anóda (+) |
| 5 | PD katóda (-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC (– ) | 8 | Case Ground |

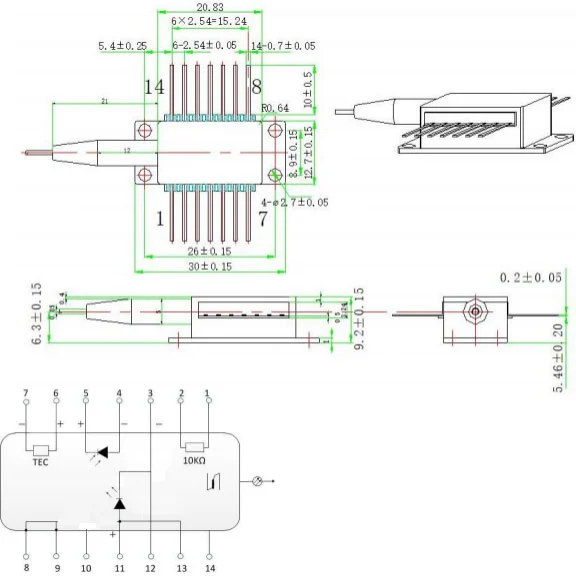

| PIN | Popis | PIN | Popis |
| 1 | TEC(+) | 14 | TEC (– ) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD monitor anóda (-) | 12 | NC |
| 4 | Katóda monitora PD (+) | 11 | Laserová katóda (-) |
| 5 | Termistor | 10 | Laserová anóda (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Všetky produkty boli testované pred odoslaním;
Všetky produkty majú 1-3 ročnú záruku. (Po uplynutí záručnej doby kvality sa začal účtovať príslušný servisný poplatok.)
Ceníme si vaše podnikanie a ponúkame vám možnosť okamžitého vrátenia tovaru do 7 dní. (7 dní po obdržaní položiek);
Ak položky, ktoré si zakúpite v našom obchode, nemajú dokonalú kvalitu, to znamená, že nefungujú elektronicky podľa špecifikácií výrobcu, jednoducho nám ich vráťte na výmenu alebo vrátenie peňazí;
Ak sú položky chybné, oznámte nám to do 3 dní od doručenia;
Všetky položky musia byť vrátené v pôvodnom stave, aby ste mali nárok na vrátenie peňazí alebo výmenu;
Kupujúci je zodpovedný za všetky vzniknuté prepravné náklady.
Otázka: Máte k dispozícii iné vlnové dĺžky?
Odpoveď: Môžeme poskytnúť vlnovú dĺžku pásma C alebo L.
Otázka: Môže to urobiť viac s výkonom?
A: 20mW jeden je voliteľný.
