Popis produktu

1064nm 200mW DFB Butterfly Laser Diode je laser s úzkou šírkou čiary so šírkou čiary 100 kHz a výstupným výkonom až 200 mW, ktorý je široko používaný vo vláknových laserových zdrojoch a lidaroch.

Vlastnosti motýľovej laserovej diódy DFB 1064nm 200mW

200 mW Vysoký výstupný výkon;

Vysoká spoľahlivosť overená v praxi;

Hi1060 SM alebo PM980-HP vláknový pigtail;

14PIN balenie motýľa;

Vnútorné termoelektrické tepelné čerpadlo a monitorovacia fotodióda;

Spoľahlivosť:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Dióda Aplikácie:

Zdroj semien pre lasery;

Spektroskopia;

Optické snímanie.

Absolútne maximálne hodnotenia

Parameter	Symbol	Min.	Max.	Jednotka
Maximálne prevádzkové napätie	V	-	2.5	V
Maximálny prevádzkový prúd	I	-	500	mA
MPD Reverzné napätie	VMPD	-	20	V
Napätie termoelektrického chladiča	VTEC	-	4.8	V
Termoelektrický prúd chladiča	ITEC	-	1.8	A
Teplota prevádzkového puzdra	TC	-20	60	℃
Skladovacia teplota	TSTG	-40	85	℃
Skladovacia vlhkosť	-	5	85	% RH
Elektrostatický výboj (ESD)	VESD	-	500	V
Teplota spájkovania olova	STEMP	-	260	℃
Doba spájkovania olova	STIME		10	sek

Elektrooptické vlastnosti (teplota lasera 25 ℃):

Parameter	Symbol	Podmienka	Min.	Typ.	Max.	Jednotka
Stredová vlnová dĺžka	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optický výstupný výkon	PO	TL = 25 °C	-	200	-	mW
Prahový prúd	ITH	TL = 25 °C	-	45	70	mA
Prevádzkové napätie	VOP	IOP = 200 mA (CW)	-	-	2.5	V
Prevádzkový prúd	Iop	IOP = 200 mA (CW)	-	300	500	mA
-3dB Spektrálna šírka	Δλ	-	-	0.03	-	nm

Pomer potlačenia bočného režimu	SMSR	-	-	40	-	dB
Polarizačný extinkčný pomer	ER	-	18	-	-	dB
tepl. koeficient vlnovej dĺžky	Δλ/ΔT	-	-	0.08	-	nm/°C
Odozva MPD	IMON/POP	@-5V predpätie	1	-	30	μA/mW
Odpor termistora	RTH	-	9.5	10	10.5	KΩ

Špecifikácie optických vlákien:

Parametre	Popis
Typ vlákna	Hi1060 alebo PM980
Typ pigtail	900μm voľná trubica
Dĺžka pigtailu	1,0±0,1m
Typ konektora	FC/APC

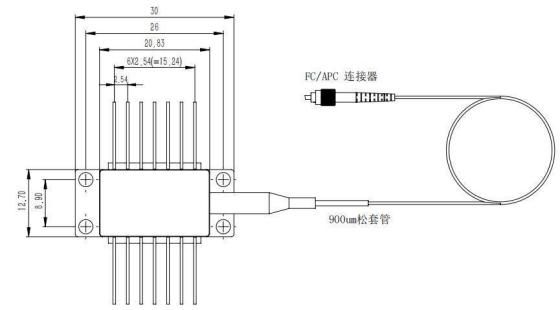

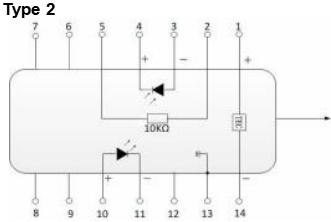

Výkres balenia a definícia PIN-OUT (jednotka: mm):

PIN	Popis	PIN	Popis
1	TEC(+)	14	TEC(–)
2	Termistor	13	Case Ground
3	PD monitor anóda (-)	12	NC
4	Katóda monitora PD (+)	11	Laserová katóda (-)
5	Termistor	10	Laserová anóda (+)
6	NC	9	NC
7	NC	8	NC

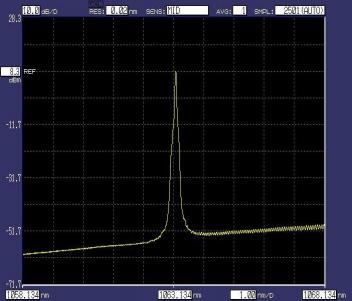

Typické optické spektrum

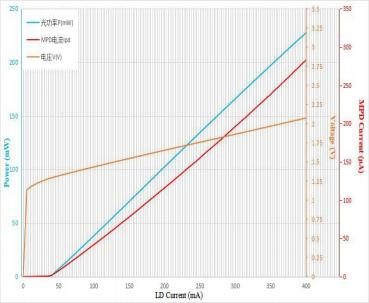

Spektrum (Pop=200mW,25℃) Krivky svetelného prúdu-napätia (25℃)

Informácie o objednávke:

BFLD	-XXXX	-X	XX	-XX	X
Typ lasera	Vlnová dĺžka	Výstupný výkon	Typ vlákna	Konektor	PIN-OUT
DFB	1064: 1064 nm	2H: 200 mW	SM: Hi1060PM : PM980	FA: FC/APCOother	NULL: 14 PIN typu 2 prispôsobené (10 PIN)

Napr.:BFLD-1060-2HSM-FA (Informácie o objednávke: 1064nm DFB Butterfly laserová dióda s výstupným výkonom 200 mW a vlákno SM Hi1060 s FC/APC konektorom, PIN-OUT je typ 2).
