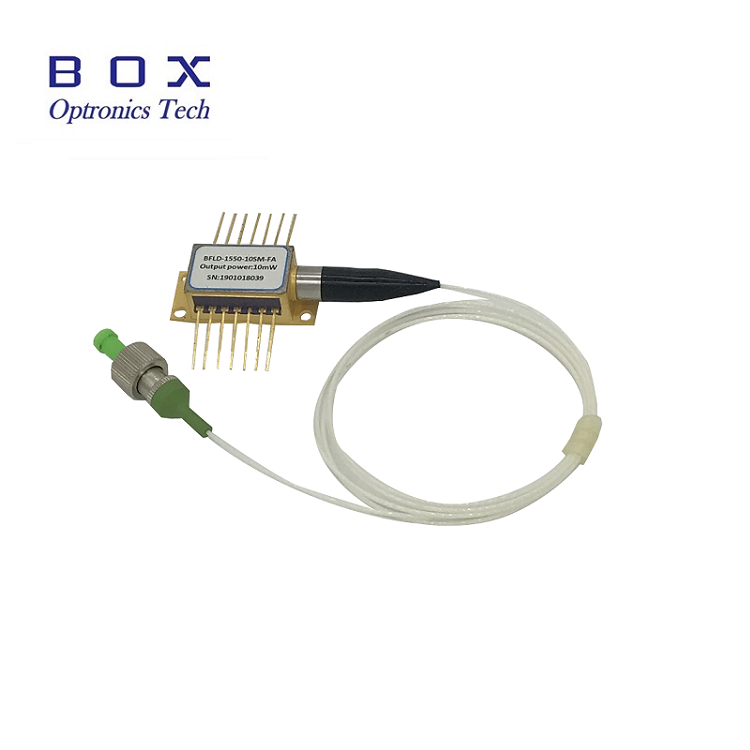

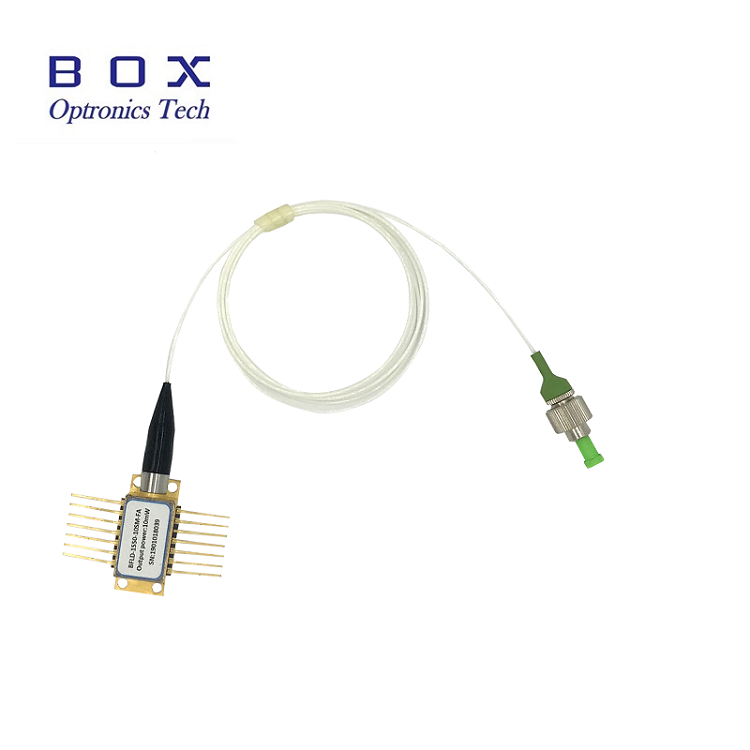

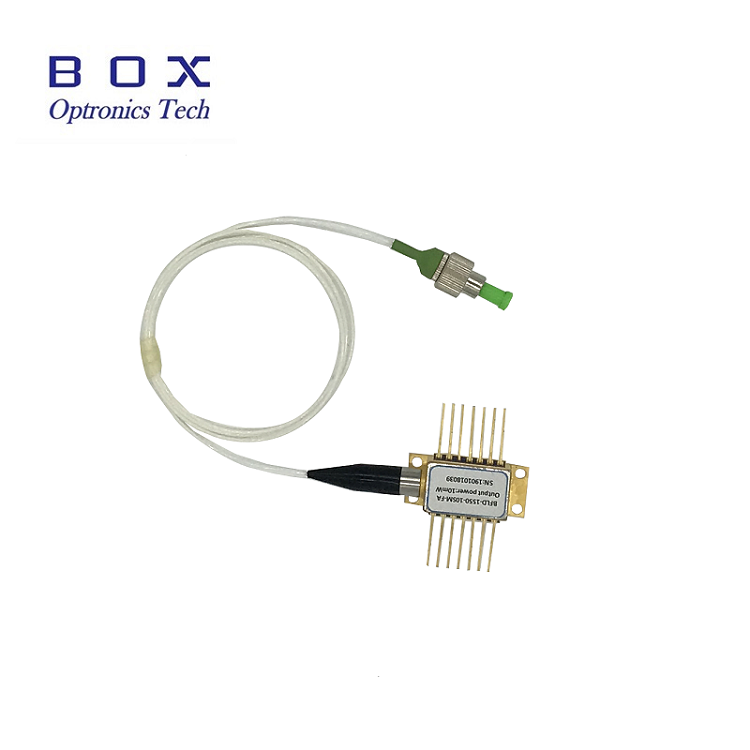

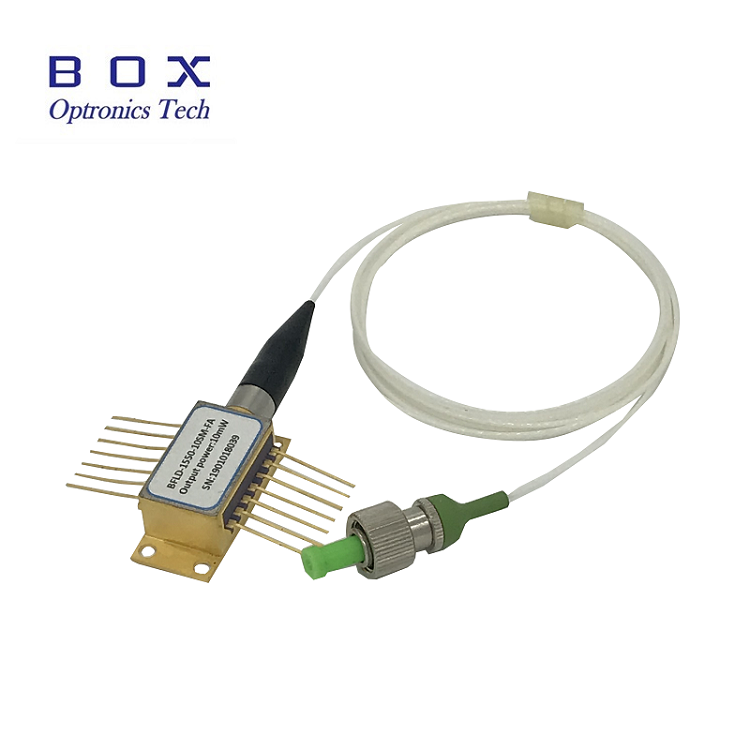

1030nm 200mW 100kHz DFB motýľová laserová dióda

1030nm 200mW 100KHz DFB Butterfly Laser Diode je vysokovýkonná, úzkopásmová DFB motýľová laserová dióda, široko používaná ako zdroje zárodkov pre vláknové lasery alebo na presné spektrálne merania.

Odoslať dopyt

Popis produktu

1. Zhrnutie:

1030nm 200mW 100kHz DFB Butterfly Laser Diode je vysokovýkonná motýľová DFB laserová dióda s úzkou šírkou čiary, ktorá sa široko používa ako zdroje pre vláknové lasery alebo na presné spektrálne merania.

2. Vlastnosti:

• 200 mW Vysoký výstupný výkon;

• Úzka šírka linky pod 100 kHz;

• PM vlákno Nad 18 dB High PER;

• 14PIN balíček Butterfly;

• interné termoelektrické tepelné čerpadlo a monitorovacia fotodióda;

• V praxi overená vysoká spoľahlivosť.

Spoľahlivosť:Telcordia GR-468. RoHS

3. Aplikácie:

• zdroj zárodkov pre lasery;

• Spektroskopia;

• Optické snímanie.

4. Absolútne maximálne hodnotenia

Parameter	Symbol	Min.	Max.	Jednotka
LD Reverzný prúd	IR	-	2	V
LD Dopredný prúd	AK	-	500	mA
MPD Reverzné napätie	VMPD	-	20	V
Napätie termoelektrického chladiča	VTEC	-	4.8	V
Termoelektrický prúd chladiča	ITEC	-	2.5	A
Teplota prevádzkového puzdra	TC	-45	70	℃
Skladovacia teplota	TSTG	-40	85	℃
Skladovacia vlhkosť	-	5	85	% RH
Elektrostatický výboj (ESD)	VESD	-	500	V
Teplota spájkovania olova	STEMP	-	260	℃
Doba spájkovania olova	STIME		10	sek

5. Elektrooptické vlastnosti (teplota lasera 25 °C):

Parameter	Symbol	Podmienka	Min.	Typ.	Max.	Jednotka
Stredová vlnová dĺžka	λc	TL = 15-35 ℃ CW	1028	1030	1032	nm
Optický výstupný výkon	PO	TL = 25 °C	-	200	-	mW
Prahový prúd	ITH	TL = 25 °C	-	45	70	mA
Prevádzkové napätie	VOP	POP = 200 mW (CW)	-	-	2.5	V
Prevádzkový prúd	Iop	POP = 200 mW (CW)	-	300	500	mA
Šírka čiary	Δλ	-	-	30	100	kHz
Pomer potlačenia bočného režimu	SMSR	-	-	40	-	dB
Polarizačný extinkčný pomer	ER	-	18	-	-	dB
tepl. koeficient vlnovej dĺžky	Δλ/ΔT	-	-	0.08	-	nm/°C
Odozva MPD	IMON/POP	@-5V predpätie	1	-	30	μA/mW
Odpor termistora	RTH	-	9.5	10	10.5	KΩ

6. Špecifikácie optických vlákien:

Parametre	Popis
Typ vlákna	PM980
Typ pigtail	900μm voľná trubica
Dĺžka pigtailu	1,2±0,1m
Typ konektora	FC/APC

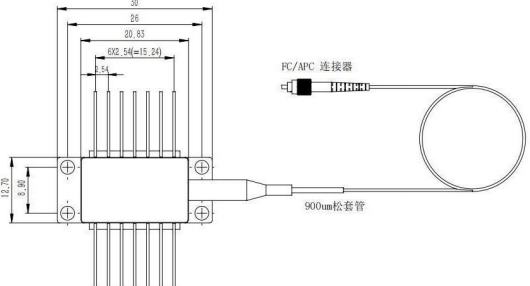

7. Výkres balenia a definícia PIN-OUT (jednotka: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Typ 2

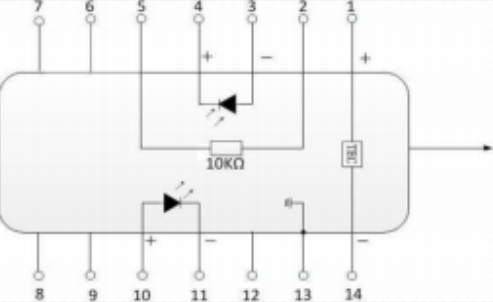

PIN	Popis	PIN	Popis
1	TEC(+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD monitor anóda (-)	12	NC
4	Katóda monitora PD (+)	11	Laserová katóda (-)
5	Termistor	10	Laserová anóda (+)
6	NC	9	NC
7	NC	8	NC
